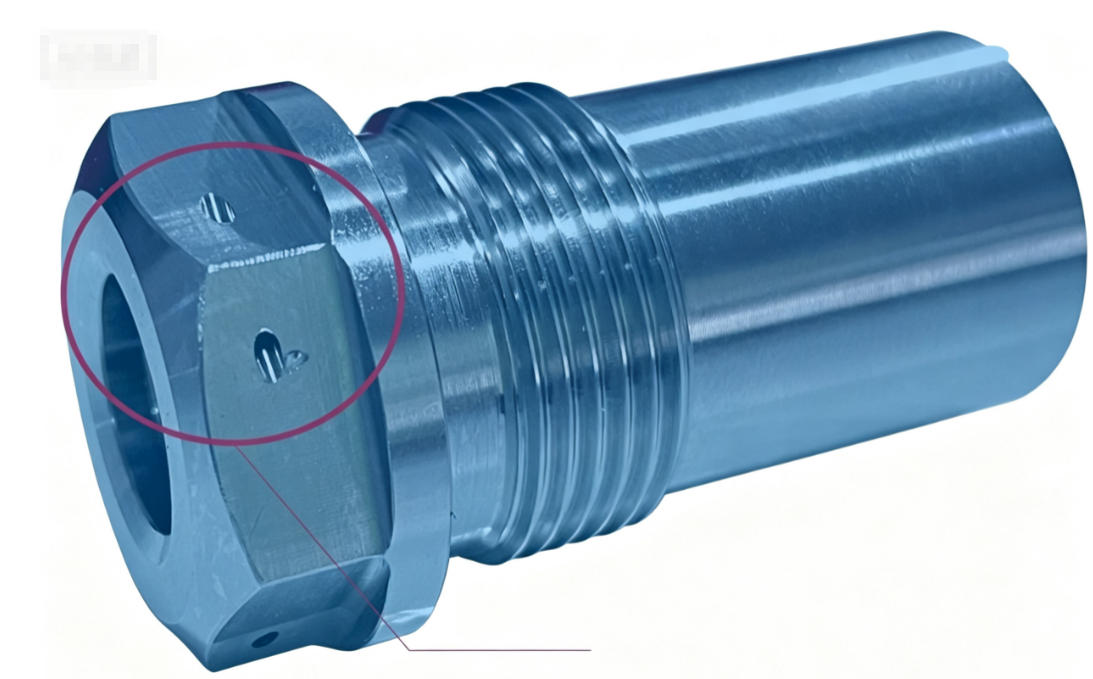

保险丝孔的功能与工程意义

• 抗振防松：有效抵御高频振动导致的螺纹副松动，避免机械结构失效。
• 冗余安全保障：作为机械锁紧的补充防线，提升系统整体可靠性。
• 合规性要求：满足AS9100、NADCAP等航空质量管理体系对关键安全件的制造追溯要求。
•

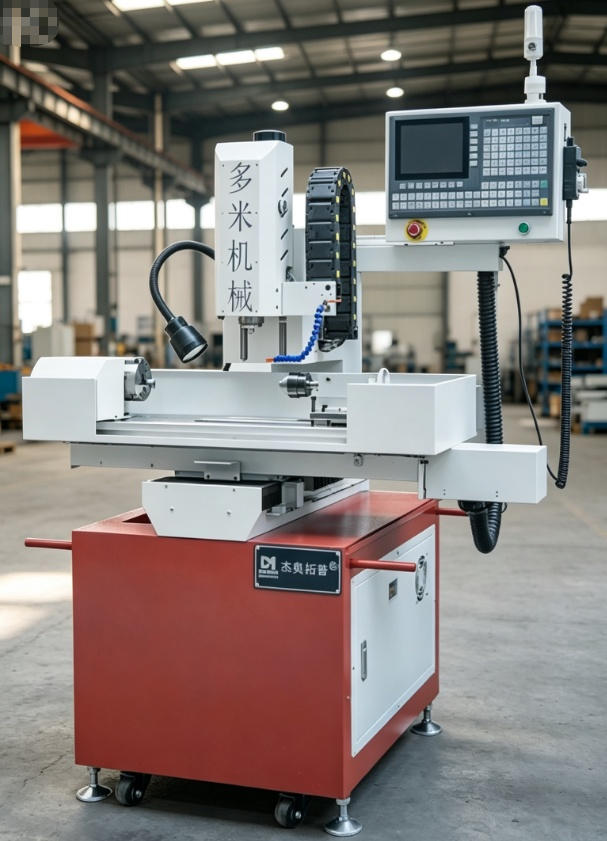

数控钻孔的技术优势

• 微米级定位精度：现代数控钻床可实现孔径、深度及位置度的高一致性，满足航空级公差要求。
• 批量生产稳定性：自动化程序确保数千乃至数万件产品具备相同的加工质量，消除人为误差。
• 复杂角度加工能力：多轴联动支持在曲面或非正交表面精确钻孔，适应异形紧固件设计。
• 难加工材料适配：通过高刚性主轴与智能冷却系统，稳定加工钛合金、316不锈钢及高温合金等航空常用材料。
•

核心工艺挑战与应对策略

• 微钻易断问题：孔径常介于0.5–2 mm，刀具刚性差。建议采用硬质合金或钴基短刃钻头，配合高转速（50,000–60,000 RPM）、低进给（每转进给量≤0.00015英寸）及中心出水冷却，以控制切削热与排屑。
• 曲面起钻偏移：在六角面或圆柱面起钻时，钻头易滑移。可先使用球头铣刀或同径立铣刀预铣平面，或使用带导向衬套的专用夹具引导钻头。
• 出口毛刺控制：贯穿孔出口易产生翻边。可采用双面钻削（从两端对钻至中心）、EDM电火花小孔加工，或使用中心切削型立铣刀直接钻通，以获得无毛刺孔口。

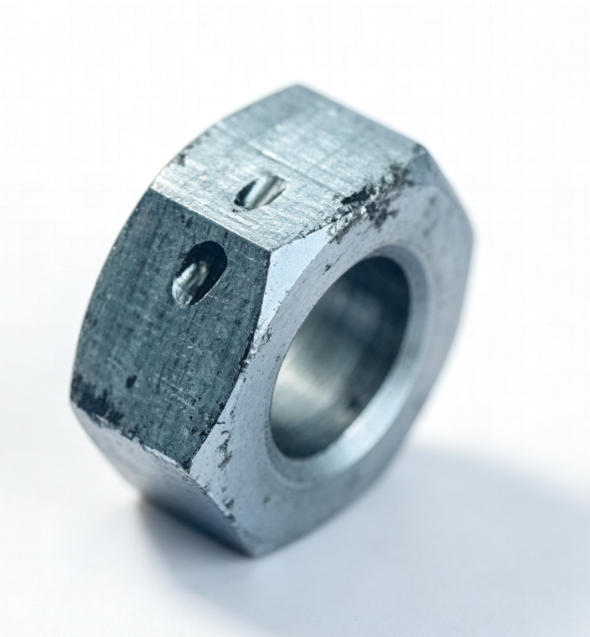

• 装夹变形与定位误差：薄壁或小尺寸螺母在夹紧时易变形。推荐使用V型定位基座、分度套筒或快换式钻模，实现一次装夹完成多角度钻孔，避免重复定位累积误差。

高效加工工装与工艺方案

• 专用钻孔夹具：采用带硬质合金钻套的固定式钻模，配合气动或液压夹紧，确保钻头导向与工件稳定。部分设计支持90°分度旋转，一次装夹即可完成对称孔加工。
• EDM电火花穿孔：对于极高批量或超硬材料，EDM Hole Popper可实现无接触、无应力钻孔，孔壁光洁、无毛刺，单件节拍可控制在1分钟以内，且刀具无磨损。
• CNC车铣复合集成：在车铣复合机床上，利用动力刀塔与Y轴功能，结合预铣平面与中心钻定位，可实现工序集成，减少二次装夹。
•

质量控制与合规要点

• 首件检验：使用光学投影仪或专用检具验证孔位、孔径及对称度。
• 过程监控：启用机床断刀检测、负载监控功能，异常自动停机，防止批量报废。
• 工艺验证：所有加工参数、刀具寿命、冷却液浓度均需记录并纳入NADCAP或AS9100审核体系。
• 定期校准：主轴跳动、导轨直线度及夹具定位面需按周期校验，确保设备处于受控状态。
